一品楼免费信息论坛,厦门茶楼信息网论坛,蛙友论坛官网入口

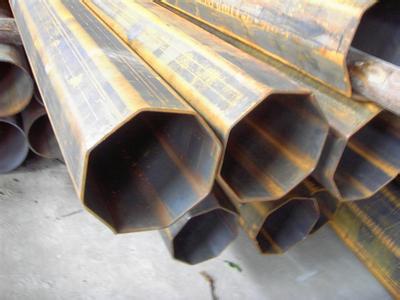

异型钢管的性能稳定性是其可靠应用的核心指标，涉及材料特性、加工工艺、服役环境等多维度因素。以下从技术维度、优化路径及检测体系三方面展开分析：

一、性能稳定性核心影响因素

1. 材料基因层面

• 合金成分：Cr、Mo等合金元素提升高温强度，Ni元素增强抗腐蚀性。

• 微观组织：均匀细小的晶粒（如通过正火+回火获得）可提升抗疲劳性能。

2. 加工工艺控制

• 冷加工变形量：单次冷拔减径率超过8%易导致加工硬化不均，需分段退火。

• 焊接工艺：异型管对接时，焊缝余高需≤2mm以避免应力集中。

3. 服役环境耦合

• 介质腐蚀性：Cl?离子浓度＞500ppm时，需选用双相不锈钢（如2205）。

• 温度梯度：温差＞150℃的工况需考虑膨胀节设计，防止热应力破坏。

二、性能稳定性提升路径

1. 材料设计优化

• 定制合金：针对酸性环境开发高铬铁素体不锈钢（如Cr25Mo4），耐蚀性提升3倍。

• 复合结构：内层采用高塑性的IF钢，外层用高强度马氏体钢，实现性能梯度分布。

2. 加工工艺升级

• 精密成型：采用温拉温轧工艺（600-800℃），降低冷作硬化，残余应力减少40%。

• 智能热处理：运用真空淬火+深冷处理（-196℃），使碳化物析出更均匀，硬度波动≤1.5HRC。

3. 表面工程强化

• 渗层技术：通过离子氮化在表面形成ε-Fe?N层，耐磨性提升5倍。

• 涂层防护：HVOF喷涂WC-Co涂层（厚度0.3-0.5mm），抗冲蚀性能提高300%。

三、稳定性检测与评估体系

1. 无损检测

• 涡流探伤：检测精度达0.1mm，适用于内外壁裂纹监测。

• 超声相控阵：可三维成像，对复杂截面异型管缺陷定位精度达±0.5mm。

2. 力学性能测试

• 低周疲劳试验：模拟工况加载（如石油管道内压循环），预测寿命误差＜8%。

• 冲击韧性测试：采用夏比V型缺口试样，确保冲击功≥40J（-40℃）。

3. 环境适应性验证

• 盐雾试验：中性盐雾（5%NaCl）连续喷雾2000h，无红锈生成。

• 热冲击试验：300℃→20℃循环100次，无开裂或剥落。

四、典型应用场景稳定性数据

通过材料-工艺-检测的协同优化，异型钢管在极端工况下的性能稳定性可显著提升。实际应用中需建立全生命周期性能数据库，结合数字孪生技术实现动态性能预测与维护。
