异型钢管全解析：定义、分类、应用与选型指南
一、异型钢管的定义与核心特性

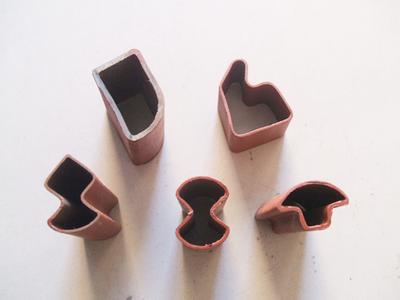

异型钢管（Special-Shaped Steel Tube）是指横截面形状非圆形（如矩形、椭圆形、六角形、异形多边形等）的钢管，通过冷拔、冷轧、热轧、焊接或挤压工艺成型。其核心特性包括：
定制化截面：可根据需求设计任意形状（如D形、L形、齿轮形），优化结构受力。
轻量化：通过中空设计减少材料用量（较实心型材减重30%~60%）。
高强度：异形截面可提升抗弯、抗扭性能（如矩形管抗弯模量较圆管高20%~50%）。
二、异型钢管的分类与工艺对比
| 分类方式 | 类型 | 工艺 | 典型应用 | 优缺点 |
|---|---|---|---|---|
| 按截面形状 | 矩形管、方形管 | 热轧+冷拔 | 建筑结构、机械框架 | 工艺成熟，成本低，但精度有限 |
| 椭圆形管、半圆形管 | 冷轧+矫直 | 汽车排气管、流体输送 | 流体阻力小，但模具成本高 | |
| 六角形管、八角形管 | 挤压成型 | 航空航天结构件、工具手柄 | 抗扭性能优异，但生产效率低 | |
| 异形多边形管（如D形） | 冷拔+多道次成型 | 机器人手臂、医疗器械 | 空间利用率高，但模具寿命短 | |
| 按成型工艺 | 热轧异型管 | 热轧后矫直 | 桥梁护栏、建筑支撑 | 壁厚均匀，但尺寸精度±0.5mm |
| 冷拔异型管 | 冷拔+退火 | 液压油缸、精密机械 | 精度±0.1mm，但成本高30%~50% | |
| 焊接异型管 | 钢板卷制+焊接 | 大型储罐、输送管道 | 尺寸灵活，但焊缝需探伤 | |
| 挤压异型管 | 挤压模具成型 | 汽车防撞梁、高铁轨道 | 表面质量高，但模具费用昂贵 |
关键工艺参数对比：
热轧管：外径公差±0.5mm，壁厚公差±10%，生产效率10~20吨/小时。
冷拔管：外径公差±0.1mm，壁厚公差±5%，生产效率0.5~2吨/小时。
挤压管：外径公差±0.05mm，但模具成本是冷拔的3~5倍。
三、异型钢管的应用场景与案例
建筑与工程领域
上海中心大厦：使用Q345B矩形异型钢管作为幕墙支撑，截面尺寸200×100×8mm，抗弯模量提升40%。
港珠澳大桥：采用Q420qD热轧异型钢管作为防撞护栏，屈服强度≥420MPa，耐盐雾腐蚀≥1000h。
需求：高强度、抗弯扭、耐腐蚀。
案例：
汽车与交通领域
特斯拉Model 3：电池包框架采用6061-T6铝合金挤压异型管，减重25%，抗扭刚度提升30%。
高铁转向架：使用S355J2W冷拔异型钢管，截面形状优化后疲劳寿命从500万次提升至800万次。
需求：轻量化、高疲劳强度、低风阻。
案例：
机械与装备领域
库卡机器人手臂：采用D形截面异型钢管，外径公差±0.05mm，装配间隙≤0.1mm，定位精度±0.02mm。
三一重工挖掘机：动臂使用Q690D焊接异型管，壁厚梯度设计（根部12mm，端部8mm），减重15%的同时强度提升20%。
需求：高精度、高耐磨、易装配。
案例：
能源与流体领域
西气东输管道：采用X80钢级螺旋焊异型管，内壁抛光至Ra≤0.8μm，输送效率提升12%。
核电站冷却系统：使用316L不锈钢冷拔椭圆管，椭圆度≤1%，耐辐照剂量≥1×10^7 Gy。
需求：低阻力、耐高压、抗腐蚀。
案例：
四、异型钢管的选型指南
截面形状设计
抗弯需求：优先选矩形管（抗弯模量W=bh2/6，b为宽度，h为高度）。
抗扭需求：优先选六角形或八角形管（抗扭截面系数Wt=πd3/16，d为等效直径）。
空间优化：D形管可贴合圆形设备（如机器人关节），空间利用率提升20%。
材质选择
高强度：Q690D（抗拉强度≥760MPa）、S690QL（屈服强度≥690MPa）。
耐腐蚀：316L（耐点蚀当量PREN≥24）、2205双相钢（PREN≥35）。
轻量化：6061-T6铝合金（密度2.7g/cm3，抗拉强度≥310MPa）。
尺寸与公差
外径/边长：根据装配间隙选择（如机械手臂建议间隙0.05~0.1mm）。
壁厚：按压力公式计算（同圆管），但需考虑异形截面的应力集中系数（通常1.2~1.5）。
直线度：≤1mm/m（冷拔管），≤3mm/m（热轧管）。
表面处理
防锈：镀锌（中性盐雾≥720h）、达克罗（耐热≥300℃）。
耐磨：渗氮（硬度≥900HV）、喷涂碳化钨（硬度≥1500HV）。
润滑：二硫化钼涂层（摩擦系数≤0.05）、聚四氟乙烯涂层（摩擦系数≤0.04）。
检测要求
尺寸：三坐标测量仪（精度±0.001mm）。
力学：试验机（拉伸、压缩、弯曲）、疲劳试验机（≥10^7次循环）。
无损：涡流探伤（灵敏度≥0.5mm平底孔）、超声相控阵（检测焊缝缺陷）。
五、异型钢管的市场趋势与供应商选择
市场趋势
轻量化：高强钢（抗拉强度≥1000MPa）和铝合金占比逐年提升。
绿色制造：采用短流程工艺（如直接挤压成型），能耗降低30%。
智能化：在线检测系统（如激光轮廓仪）覆盖率提升至60%。
供应商选择
认证：ISO 9001（质量）、ISO 3834（焊接）、API 5L（管线管）。
设备：挤压机吨位≥5000吨，冷拔机吨位≥300吨。
案例：某供应商为波音提供航空异型管，外径公差±0.03mm，CPK≥1.67。
六、异型钢管的优缺点与替代方案
| 指标 | 异型钢管 | 替代方案（圆管+机加工） | 挤压铝合金型材 |
|---|---|---|---|
| 成本 | 中高（较圆管高20%~50%） | 高（机加工成本占40%~60%） | 高（铝合金单价是钢的3倍） |
| 交货期 | 中（2~4周） | 长（4~6周） | 中（3~5周） |
| 精度 | 高（±0.1mm） | 取决于机加工能力 | 极高（±0.05mm） |
| 强度 | 高（抗弯模量优化） | 较低（需增加壁厚） | 中（铝合金强度是钢的1/3） |
| 适用场景 | 高端机械、航空航天 | 大批量、低精度需求 | 汽车轻量化、电子设备 |
建议：
优先选异型钢管：当抗弯/抗扭需求突出，或空间受限时（如机器人关节）。
替代方案：对于超大尺寸（边长≥300mm）或简单截面，可采用圆管+机加工，但需评估精度损失。
总结：异型钢管的核心价值与选型逻辑
核心价值：
结构优化：通过异形截面提升力学性能（抗弯/抗扭效率提升20%~50%）。
轻量化与成本平衡：较实心型材减重30%~60%，全生命周期成本降低10%~15%。
选型逻辑：
负载类型：动载选高强钢（如Q690D），静载选铝合金（如6061-T6）。
环境条件：高温选耐热钢（如310S），腐蚀选双相钢（如2205）。
精度要求：高端装备选冷拔/挤压管，普通机械可选热轧管+机加工。
检测标准：航空航天必选探伤，普通机械可抽检。
采购建议：
要求供应商提供材质证书、探伤报告、尺寸检测记录及疲劳试验数据。
优先选择通过AS9100认证（航空航天）或IATF 16949认证（汽车）的供应商（如天津友发、山东墨龙、日本神户制钢）。
